[모두의 네트워크] 2장 - 네트워크의 기본 규칙

6. 네트워크의 규칙

▶ 프로토콜이란?
: 통신하기 위한 규칙



7. OSI 모델과 TCP/IP 모델

▶ OSI 모델

• 응용 계층(Application Layer): 이메일/파일 전송, 웹 사이트 조회 등 애플리케이션에 대한 서비스를 제공한다.
• 표현 계층(Presentation Layer): 문자 코드, 압축, 암호화 등의 데이터를 변환한다.
• 세션 계층(Session Layer): 세션 체결, 통신 방식을 결정한다.
• 전송 계층(Treansport Layer): 신뢰할 수 있는 통신을 구현한다.
• 네트워크 계층(Network Layer): 다른 네트워크와 통신하기 위한 경로 설정 및 논리 주소를 결정한다.
• 데이터 링크 계층(Data Link Layer): 네트워크 기기 간의 데이터 전송 및 물리 주소를 결정한다.
• 물리 계층(Physical Layer): 시스템 간의 물리적인 연결과 전기 신호를 변환 및 제어한다.

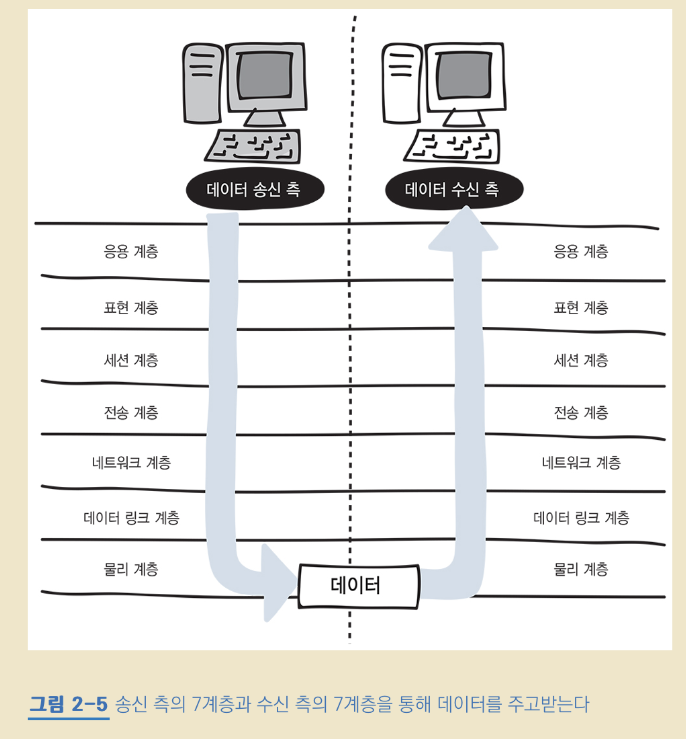

송신 측의 7계층과 수신 측의 7계층을 통해 데이터를 주고받는다.

• 데이터를 전송하는 쪽(송신 측)은 데이터를 보내기 위해서 상위 계층에서 하위 계층으로 데이터를 전달한다.
  각 계층은 독립적이므로 데이터가 전달되는 동안에 다른 계층의 영향을 받지 않는다.
• 데이터를 받는 쪽(수신 측)은 하위 계층에서 상위 계층으로 각 계층을 통해 전달된 데이터를 받는다.


▶ TCP/IP 모델

• 응용 계층
• 전송 계층
• 인터넷 계층
• 네트워크 접속 계층

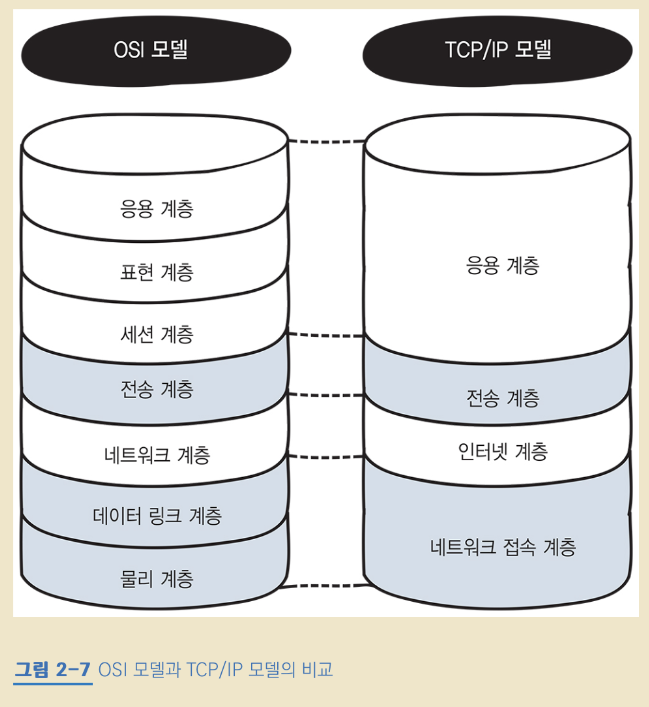

OSI 모델과 TCP/IP 모델의 비교



Lesson 7 정리

• OSI 모델은 7계층으로 위에서부터 응용 계층, 표현 계층, 세션 계층, 전송 계층, 네트워크 계층, 데이터 링크 계층, 물리 계층이 있다.
• 현재는 TCP/IP 모델을 사용하고 있다. OSI 모델은 7계층이지만 TCP/IP 모델은 4계층이다. 위에서부터 응용 계층, 전송 계층, 인터넷 계층, 네트워크 접속 계층이 있다.




8. 캡슐화와 역캡슐화

▶ 캡슐화와 역캡슐화란?

• 캡슐화: 헤더를 붙여나가는 것
  **헤더: 송신 데이터 앞부분에 붙이는 정보. 데이터를 전달받을 상대방에 대한 정보도 포함되어 있다.
• 역캡슐화: 헤더를 제거하는 것

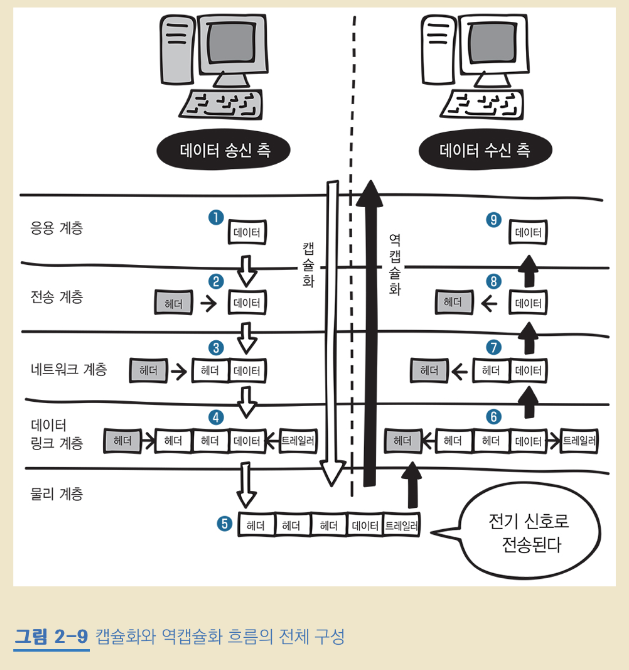

캡슐화와 역캡슐화 흐름의 전체 구성

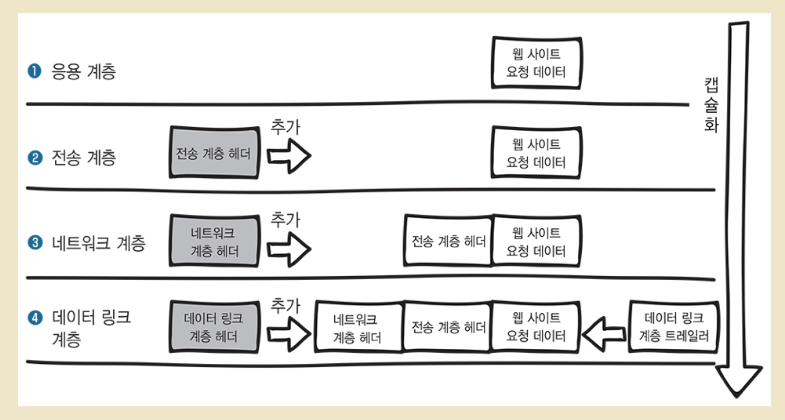

캡슐화

1. 송신 측 컴퓨터 웹 사이트에 접속하려고 하면, 응용 계층(Application Layer)에서는 웹 사이트를 접속하기 위한 요청 데이터가 만들어진다.
2. 해당 데이터는 전송 계층(Transport Layer)에 전달되는데, 전송 계층에서 신뢰할 수 있는 통신이 이루어지도록 응용 계층(Application Layer)에서 만들어진 데이터에 헤더를 붙인다.
3. 전송 계층(Transport Layer)에서 만들어진 데이터를 다른 네트워크와 통신하기 위해 네트워크 계층(Network Layer)에서 헤더를 붙인다.
4. 네트워크 계층(Network Layer)에서 만들어진 데이터에 물리적인 통신 채널을 연결하기 위해 데이터 링크 계층(Data Link Layer)에서 헤더와 트레일러를 붙인다.
   **트레일러: 데이터를 전달할 때 데이터의 마지막에 추가하는 정보

--> 데이터 링크 계층(Data Link Layer)에서 만들어진 데이터는 최종적으로 전기 신호로 변환돼서 수신 측에 도착한다.

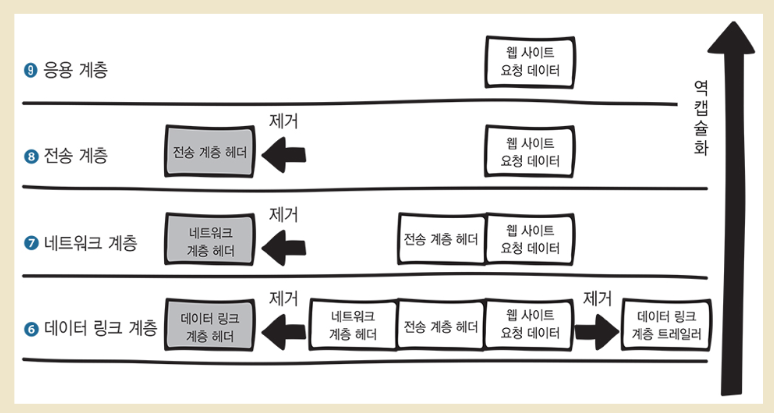

역캡슐화



VPN(Virtual Private Network; 가상 사설망)

: 가상 통신 터널을 만들어, 기업 본사나 지사와 같은 거점 간을 연결하여 통신하거나, 외부에서 인터넷으로 사내에 접속하는 것

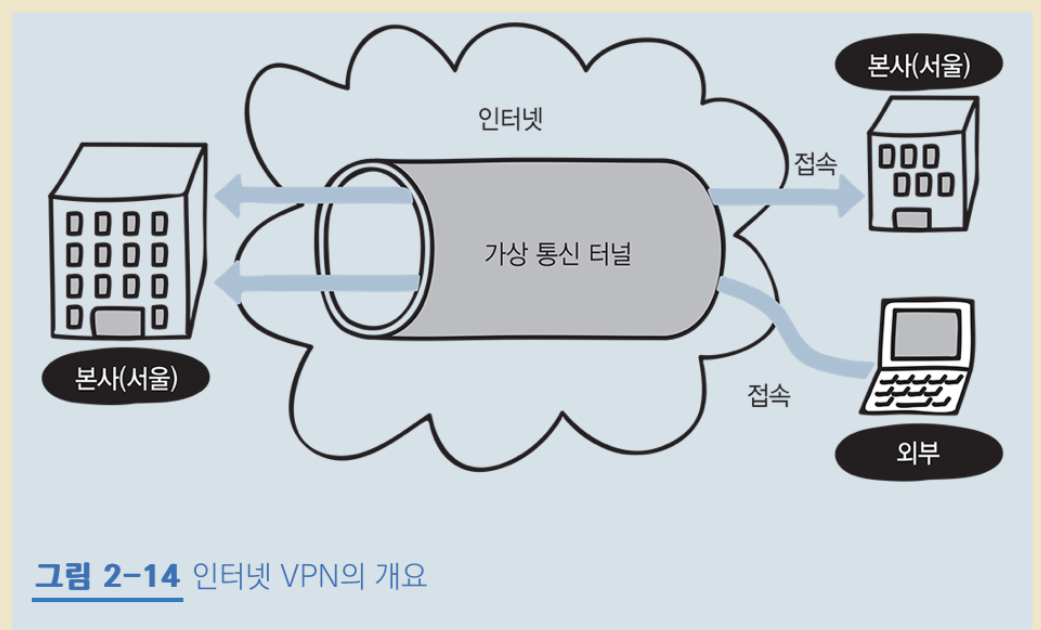

▶ 인터넷 VPN

인터넷 VPN

• 거점 간 접속: 인터넷망 사용, IPsec이라는 암호 기술 프로토콜을 이용하여 접속한다.
• 원격 접속 연결: 인터넷망 사용, 외부에서 사용하는 컴퓨터와 사내 네트워크를 연결하기 때문에 암호화된 통신로를 만든다.


▶ IP-VPN
: MPLS라는 기술을 사용하여 인터넷망이 아닌, 통신 사업자 전용 폐쇄망을 사용한다. MPLS는 폐쇄망을 사용하기 때문에 제삼자에 의한 해킹이나 데이터 변조의 위험이 없어, 암호화 기능이 필요하지 않다.


Lesson 8 정리

• 데이터를 보낼 때는 필요한 정보에 데이터를 추가해야 하는데, 이 정보를 '헤더'라고 한다.
• 데이터를 상대방에게 보낼 때 각 계층에서 헤더(데이터 링크 계층의 트레일러도 포함)를 붙여 나가는 것을 '캡슐화'라고 한다.
• 데이터를 수신할 때 각 계층에서 헤더(데이터 링크 계층의 트레일러도 포함)를 제거해 나가는 것을 '역캡슐화'라고 한다.
• OSI 모델에서는 데이터 송신 측은 응용 계층 --> 전송 계층 --> 네트워크 계층 --> 데이터 링크 계층 순서로 캡슐화한다.
  반대로 수신 측은 데이터 링크 계층 --> 네트워크 계층 --> 전송 계층 --> 응용 계층 순서로 역캡슐화한다.
• 송신 측의 데이터 링크 계층에서 만들어진 데이터가 전기 신호로 변환되어 수신 측에 전송된다.
