[소프트웨어공학] 7. Architectural Design

Software architecture

• Architectural design --> Software architecture

▶ Architectural design

: The design process for identifying the sub-systems, making up a system and the framework for sub-system control and communication.



▶ Software architecture

: 소프트웨어 구성요소와 그들이 지니고 있는 특성 중 외부에 드러나는 특성, 구성요소들 간의 관계를 표현하는 시스템 구조

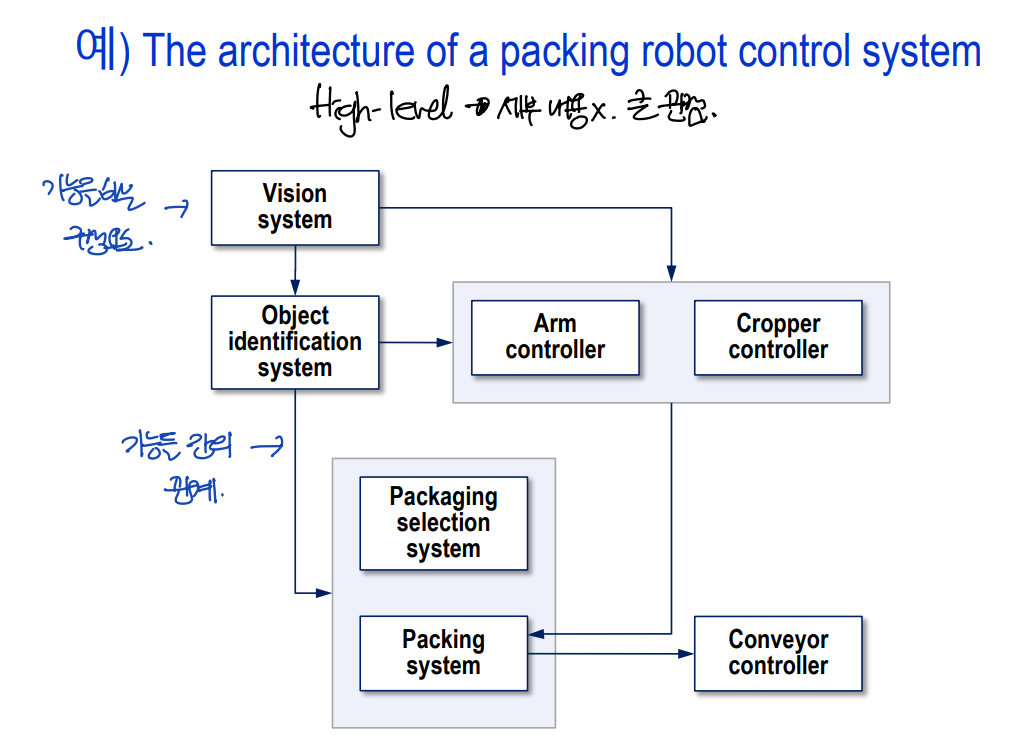

예) The architectural of a packing robot control system

예) The architectural of a packing robot control system



소프트웨어 아키텍처의 장점

• Stakeholder communication: 커뮤니케이션 용이
• System analysis: 시스템 분석 --> 평가하는데 이용
• Large-scale reuse: 재사용 가능

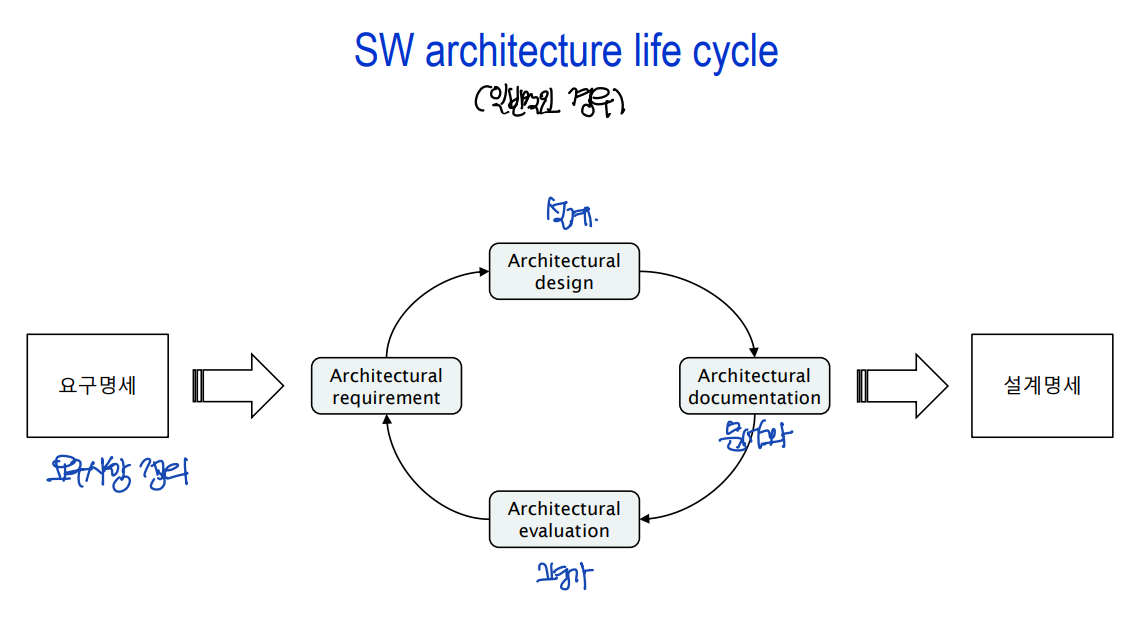

SW architecture life cycle

SW architecture life cycle



---

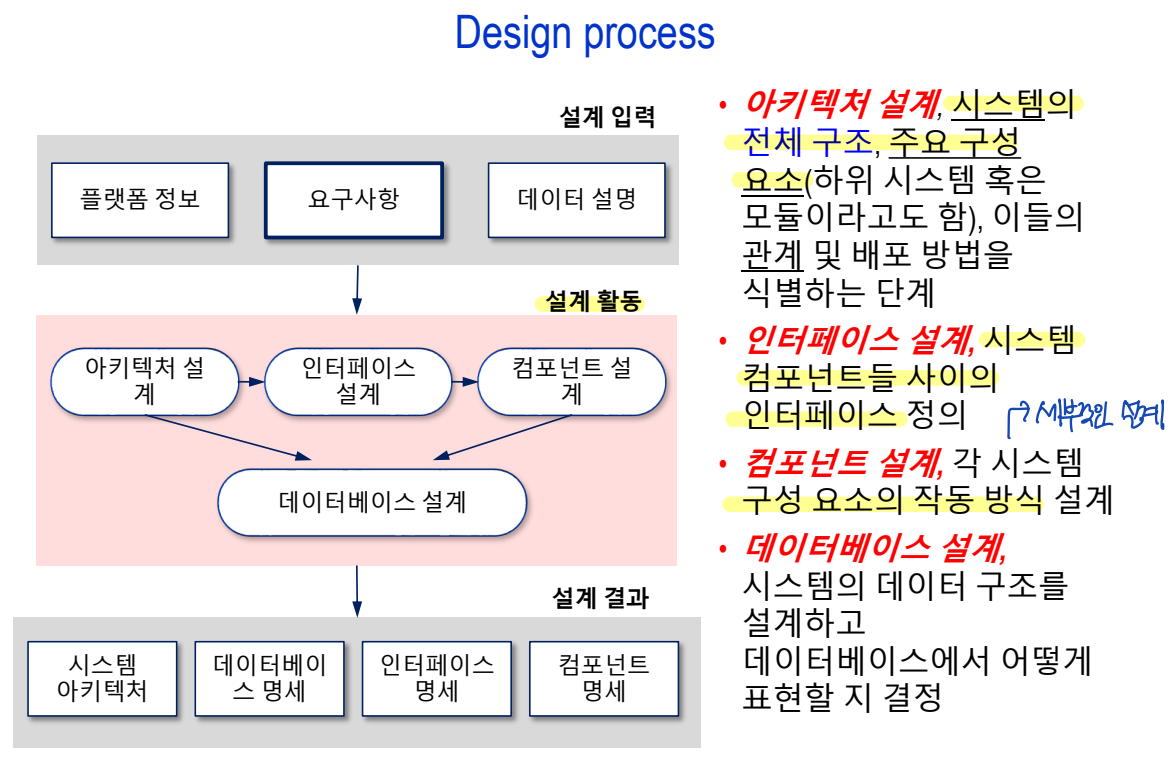

Design process

Design process



---

Software architectural design

Software architectural design

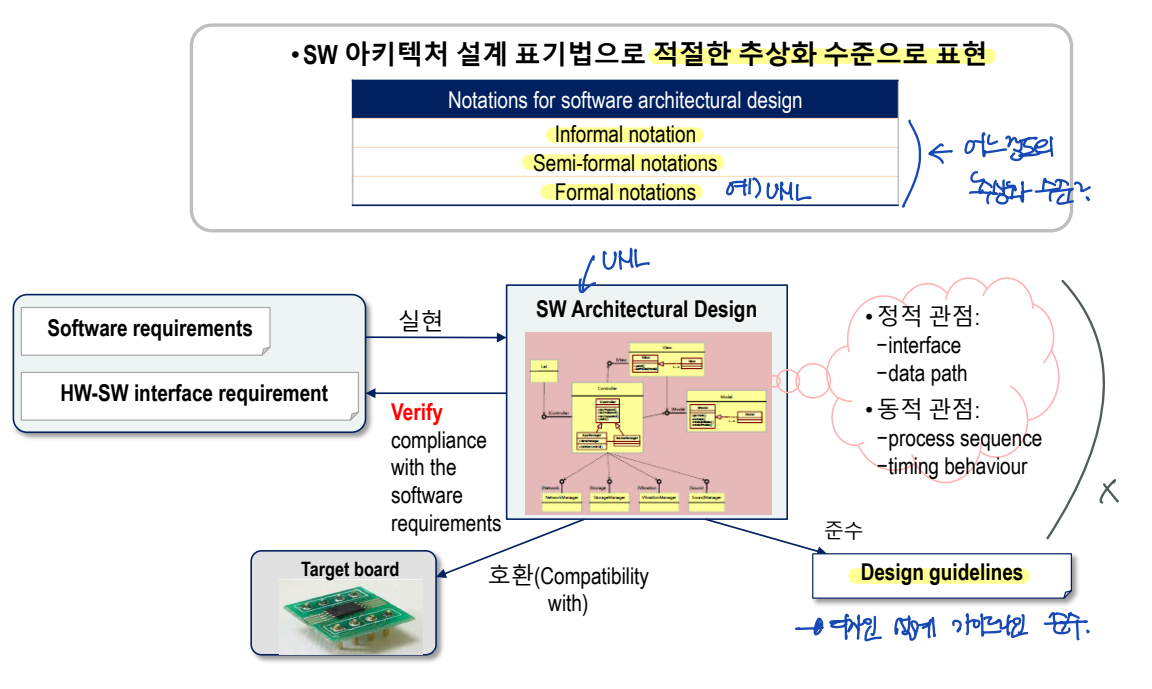

소프트웨어 아키텍처 설계도 작성 시 고려사항

• 검증 가능성
• SW 통합 테스트를 위한 SW 아티텍처의 테스트 용이성
• SW에 대한 적합성
• 단위 SW로의 설계/구현 가능성
• 구조 변경 가능성
• 유지보수성

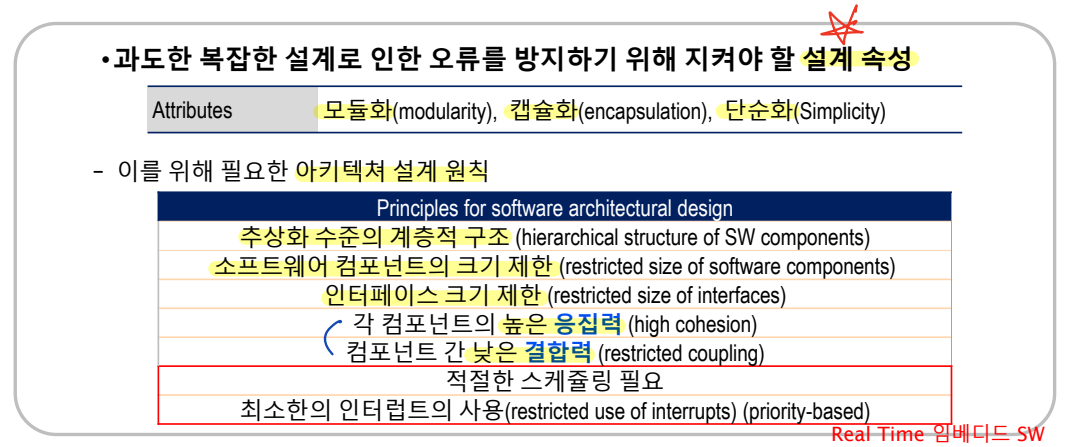

과도하게 복잡한 설계로 인한 오류를 방지하기 위해 지켜야 할 설계 속성

과도하게 복잡한 설계로 인한 오류를 방지하기 위해 지켜야 할 설계 속성

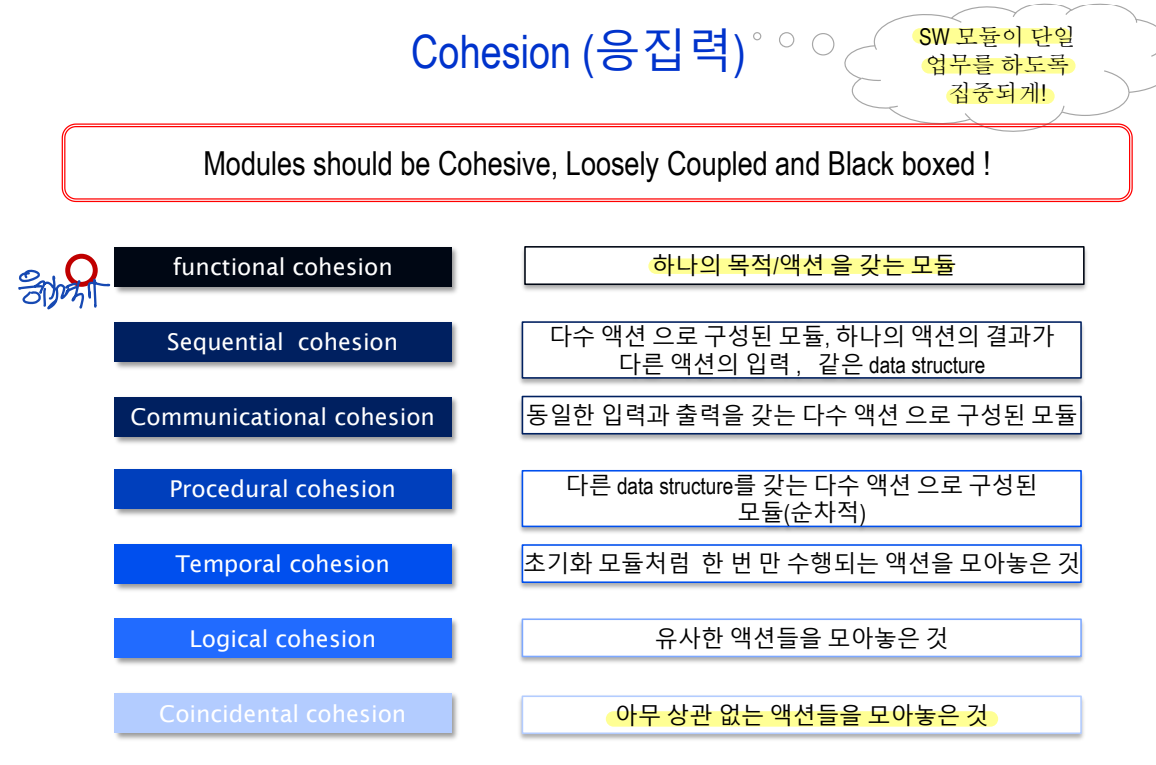

4) 응집력 ↑

• 각 컴포넌트의 높은 응집력: SW 모듈이 단일 업무를 하도록 집중되게!

4) 응집력 ↑

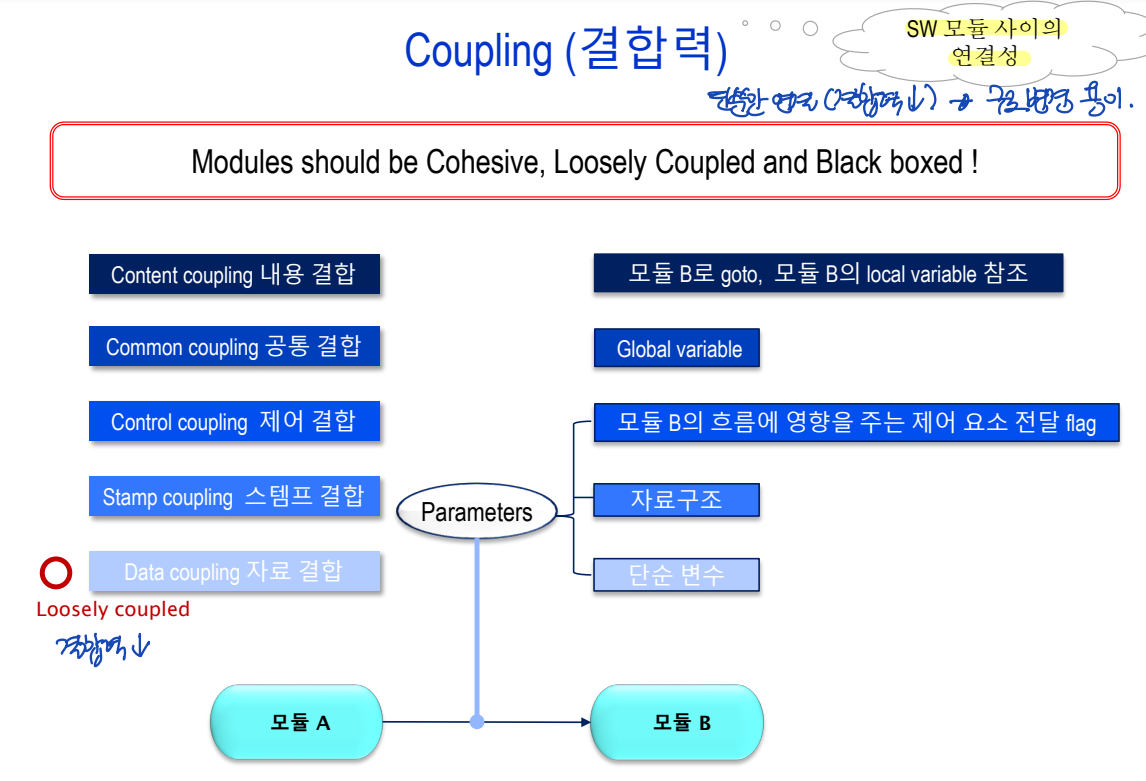

5) 결합력 ↓

• 각 컴포넌트 간의 낮은 결합력: SW 모듈 사이의 단순한 연결(결합력 ↓) --> 구조 변경 용이

5) 결합력 ↓



---

SW architecture life cycle

SW architecture life cycle

• Architectural pattern: 시스템 아키텍처의 구성요소와 요소 간의 관계를 패턴으로 표현한 것
  Reference model(참조 모델): 모듈과 모듈 간의 데이터 흐름을 표시한 것

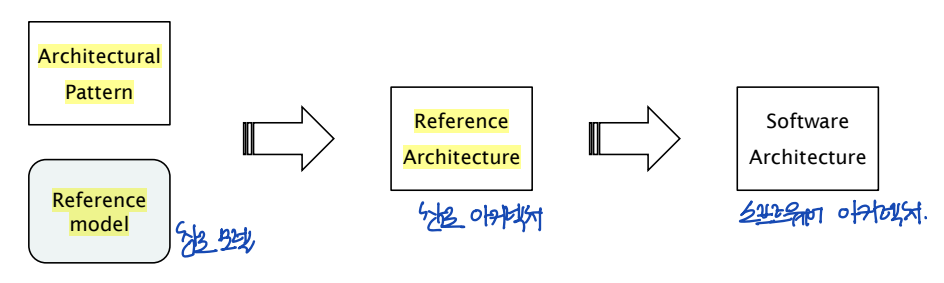

• Reference architecture(참조 아키텍처): 참조 모델에서 정의된 기능들을, 구현 대상인 소프트웨어 구성요소들과 요소 간의 데이터 흐름으로 대응시켜 놓은 것



Architectural patterns

: 시스템 아키텍처의 구성요소와 요소 간의 관계를 패턴으로 표현한 것



아키텍처 스타일

1) Layered architecture

: Used to model the interfacing of sub-systems.

• When a layer interface changes, only the adjacent(인접한) layer is affected.

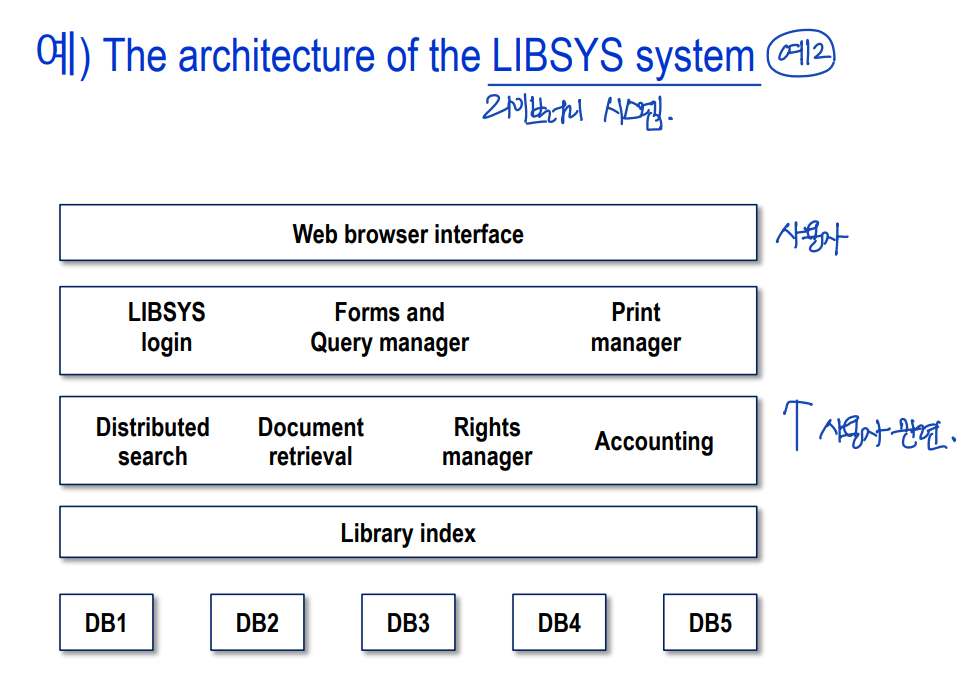

1) Layered architecture - 예시

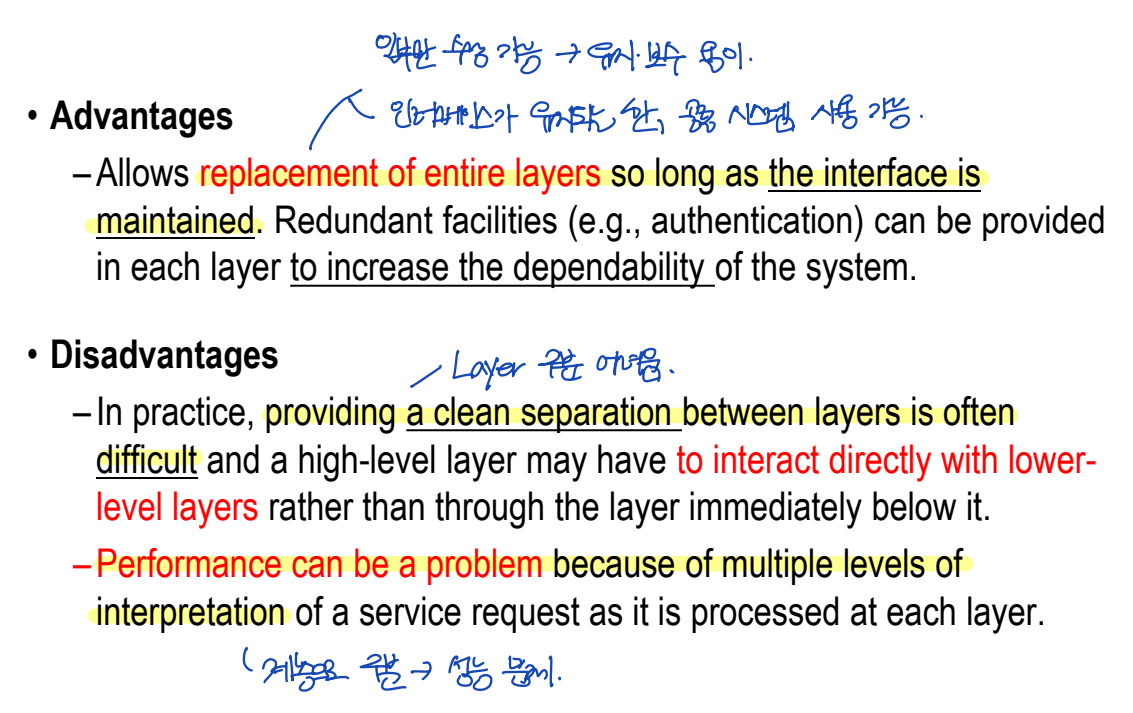

1) Layered architecture - 장단점



2) Repository architecture

: Shared data --> Each sub-system

• 데이터 공유가 용이하다.  --> 큰 데이터를 공유할 때 이용된다.

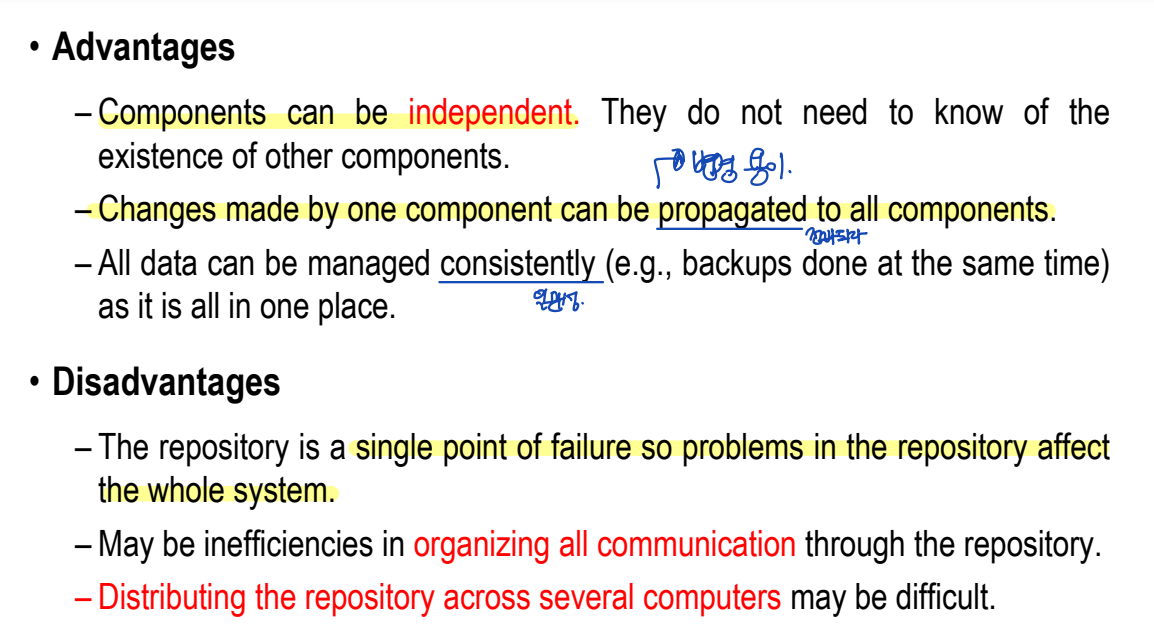

2) Repository architecture - 장단점



3) Client-server architecture

• Client: 외부 사용자가 설치
• Server: 기능

--> 네트워크에 의해 연결되고, client가 server를 불러서 서비스가 수행된다.

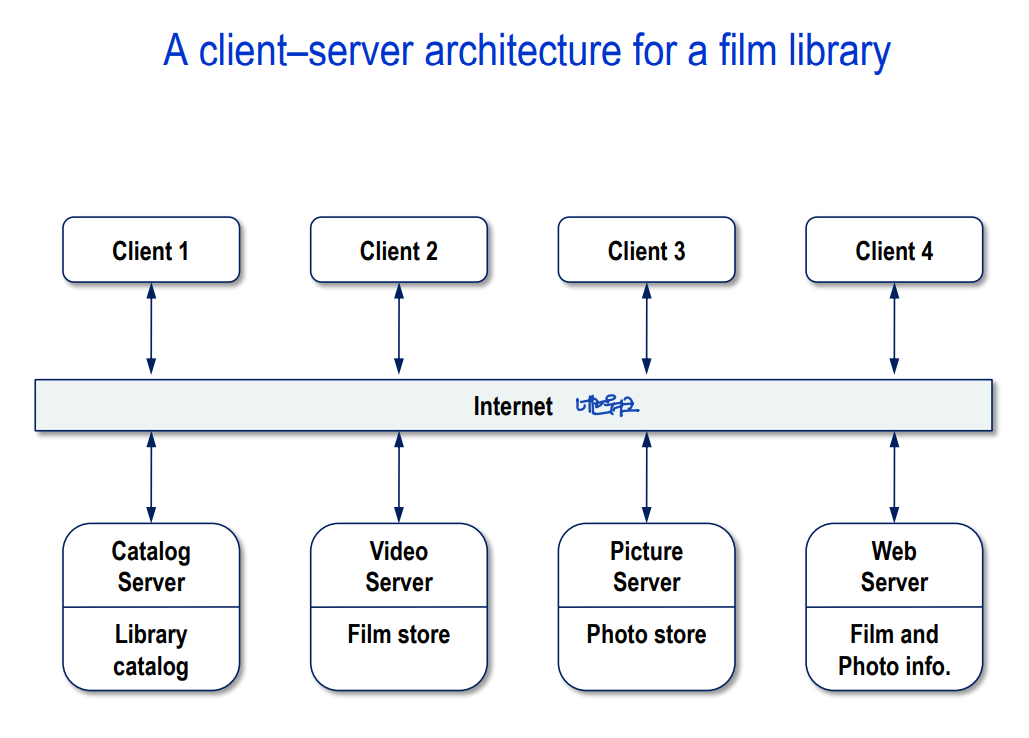

3) Client-server architecture - 예시

3) Client-server architecture - 장단점
